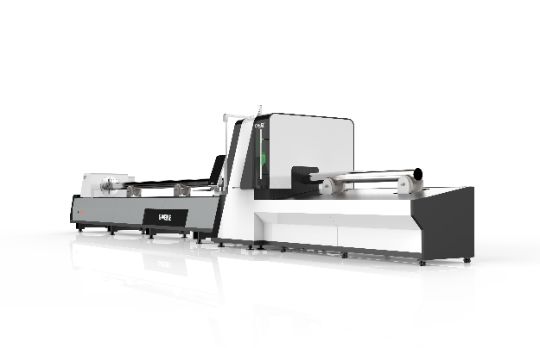

Технічні характеристики верстату LF60M
| Модель | LF60M |
| Призначення | обробка труба |
| Потужність лазера | 1-3 кВт |

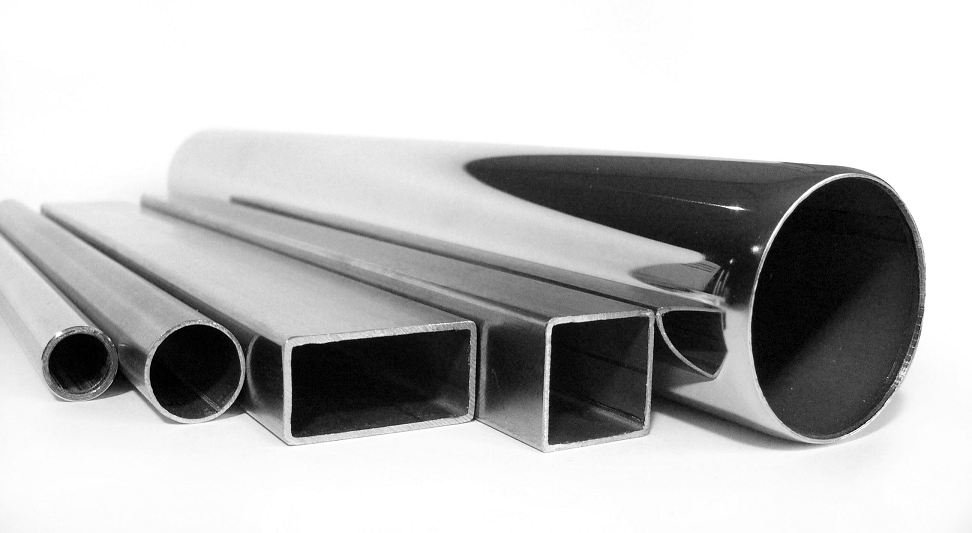

| Форма заготовки | кругла, прямокутна, плоско-овальна труба |
| Точність позиціонування | ±0.03 мм |
| Зовнішній діаметр круглих труб | Ø 20 – 200 мм; опційно - до Ø 350 мм |
| Зовнішній діаметр прямокутних труб | 20-145 мм; опційно - до 245 мм |
| Потужність серводвигунів | 1800/850/400/1800 |
| Напруга живлення | 380V 50Hz/60Hz/60A |
Особливості верстату
особливості лазерного труборізу LF60М

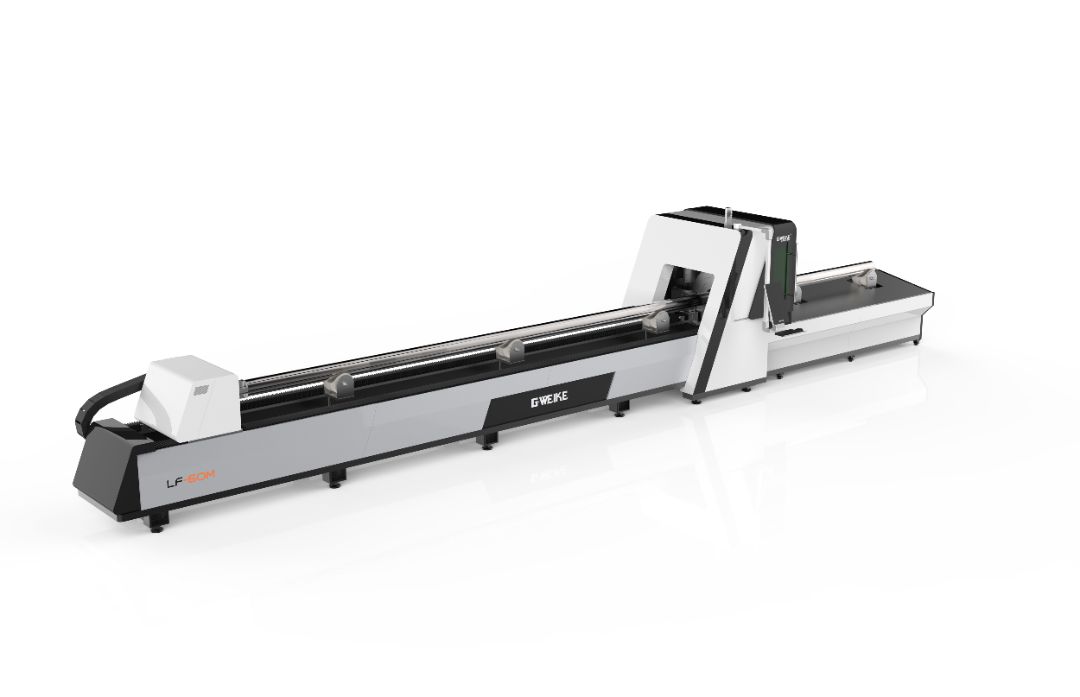

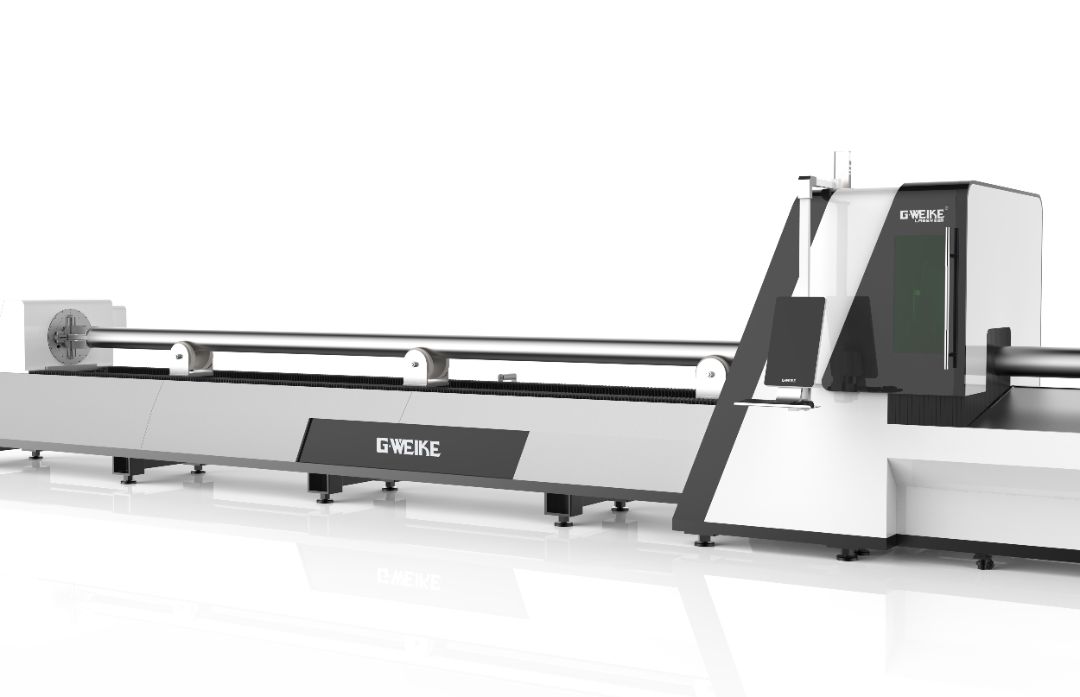

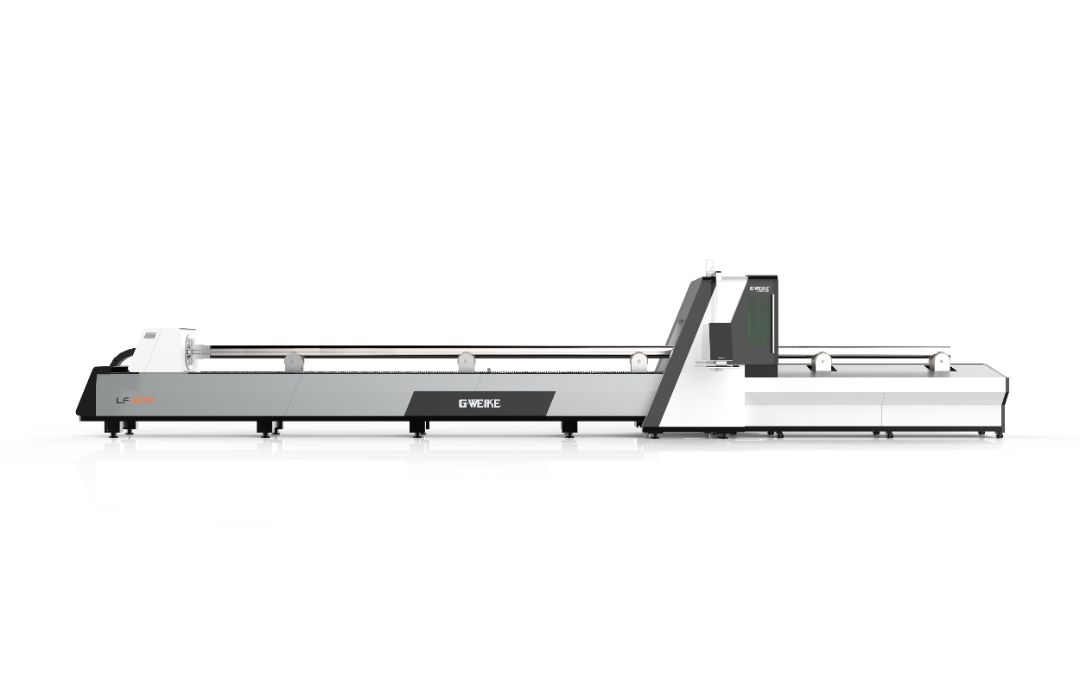

Швидкий лазерний верстат для різання, складноконтурнго розкрою, маркування та перфорації труб довжиною від 500 до 6000 мм, круглої, плоско-овальної та прямокутної форми.

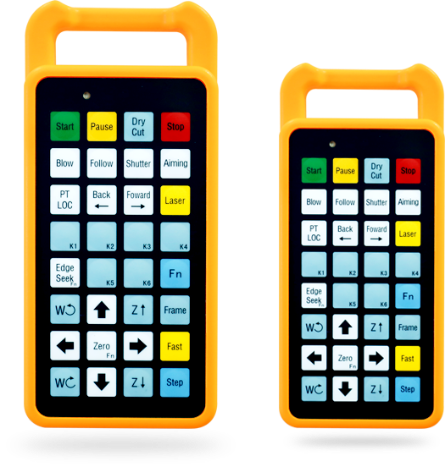

01.пульт дистанційного управління
Полегшення роботи оператора
02. зажимний патрон
Пневматичний патрон з самоцентруванням
Діапазон регулювання діагоналі 20-200 мм.
03. автоматичні підтримки
Підтримки для довгих труб
04. Оптична лазерна голова Raytools
Ріжуча головка з автофокусом
Ріжуча головка з автофокусом без ручного фокусування
Програмне забезпечення автоматично налаштовує фокусуючу лінзу, щоб реалізувати автоматичне перфорування та різання заготовок різної товщини. Швидкість автоматичного регулювання фокусування об’єктива в десять разів перевищує швидкість ручного налаштування.
Більший діапазон регулювання
Діапазон регулювання -10 мм~ +10 мм, точність 0,01 мм, підходить для різних типів металу товщиною від 0,1 до 20 мм.
Тривалий термін служби
Коліматорна та фокусуюча лінзи обладнанф системою водяного охолодження, що знижує температуру ріжучої головки, щоб збільшити її строк експлуатації.

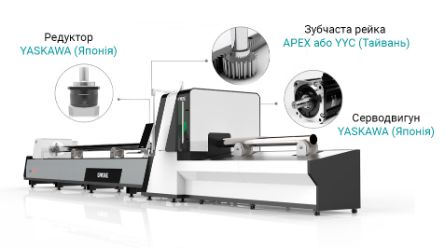

05. система руху
Високоякісні комплектуючі
- Серводвигуни виробництва компанії Yaskawa (Японія)
- Косозуба рейка APEX або YYC (Тайвань)
- Редуктор Motoreducer (Франція)
реле та автомати Schneider Electric
(Франція)
Реле оснащено захистом ланцюга від струмів короткого замикання, перевантаження, обриву та промислового відключення відповідно до стандартів IEC/EN 60947-2.
Лінійні направляючі
HIWIN (ТАйвань)
Забезпечують плавний хід, точність та стабільність різання за високих швидкостей переміщень.
редуктор
Motoreducer (Франция)
Конструкція редуктора призначена для тривалого та безперервного терміну служби. Відзначається високою продуктивністю та малим люфтом
Сервоприводи та контролери Yaskawa (Японія)
Серводвигуни здійснюють функцію переміщення і точного позиціонування порталу та оптичної голови.
06. Вртикальний LED дисплей
Touch Screen монітор
Вертикально-орієнтований екран із загартованого скла зручний для роботи у будь-яких умовах. Відрізняється високою швидкістю реакції, хорошою контрастністю, широким кутом огляду, високою роздільною здатністю та низьким енергоспоживанням.
07. ітербієве волоконне лазерне джерело RAYCUS
лазернЕ джерелO від лідера ринку
- Даний тип лазерних джерел гарантує мале споживання електроенергії за рахунок високого ККД, що у підсумку знижує витрати на енергоспоживання більш ніж на 70%.
- Відсутність відкритого оптичного шляху (випромінювання передається через оптоволокно) істотно підвищує безпеку комплексу і повністю прибирає необхідність в обслуговуванні даного елемента.
- Лазерне джерело в силу своїх конструктивних особливостей практично не потребує обслуговування
08. Захищені електричні компоненти
Окремо винесена шафа
Блоку керування
Всі електричні компоненти верстата надійно захищені від пилу та зовнішнього середовища в окремій шафі, що збільшує термін служби..
cypcut
програмне забезпечення
Для створення програм і трансляції їх у верстат застосовується передова система автоматизованого програмування CYPCUT, що забезпечує:
- Повний контроль від завантаження креслення до виконання програми
- Імпорт креслень, розроблених у середовищі CAD (формати: DXF; IGES; DWG);
- Графічну симуляцію програми, що виконується, дозволяє перевірити хід виконання перш ніж приступити до обробки
- Автоматичну генерацію машинного коду
- Функцію Auto Nesting – розкладання деталей на аркуші з метою мінімізації відходів, автоматично оптимізує траєкторію різання
- Великий вибір моделей різання: сітки, дуги тощо.
- Можливість вносити зміни в існуючі програми: додавання мікроперемичок, копіювання елементів, перегляд, зміна G-коду, завдання порядку виконання обробки
Бібліотека матеріалів
У вбудованій бібліотеці матеріалів зберігаються рекомендовані установки верстата під певний матеріал. Існує функція створення нових матеріалів. При виборі матеріалу з бібліотеки відбувається автоматичне завантаження параметрів у верстаті. Таким чином, ви позбавляєтеся необхідності рутинного введення різних значень і економите свій час, підвищуючи продуктивність.
автоматичний розрахунок часу обробки
Для зазначених у бібліотеці матеріалів ПЗ CypCut здійснює автоматичний розрахунок часу обробки деталей, корисного використання матеріалу, кількості деталей; вартості однієї години різання, одного метра різу, однієї пробивання. Отримані дані істотно спрощують розрахунок вартості окремих деталей та складання, наприклад, при різанні сторонніх замовлень та розрахунку собівартості продукції та відходів.
Визначення положення листа
Ця функція дозволяє автоматично визначати положення кромки листа, кут повороту заготовки на столі верстата та скоригувати програму різання, якщо це потрібно. Якщо матеріал розташований на столі не рівно, кромки матеріалу будуть визначені за допомогою ємнісного датчика, і матеріал буде програмно повернений у необхідні координати.
Максимальна товщина металу,
що може бути порізана на верстаті
КРАЩЕ СПІВНОШЕННЯ
ЦІНИ, ЯКОСТІ ТА СЕРВСУ
НА РИНКУ УКРАЇНИ
пропозицію з характеристиками
та вартістю верстатів прямо зараз.
LF60M

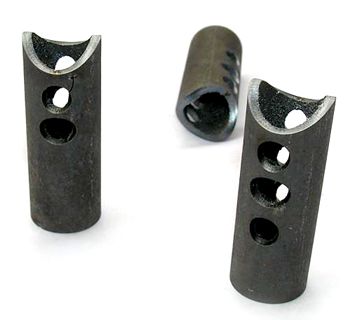

приклади деталей
Лазерний верстат GWEIKE LF60M широко застосовується в галузях машинобудування та кораблебудування, для виробництва електроустаткування, торговельного та харчового обладнання, рекламно-сувенірного виробництва
