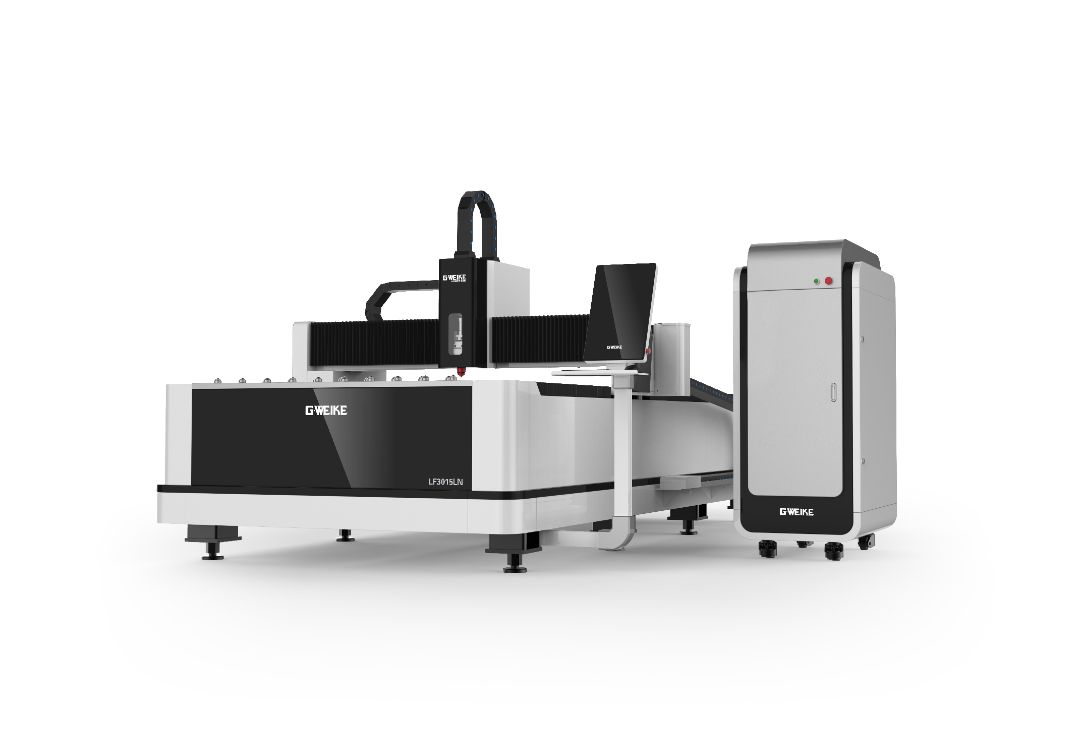

Технические характеристики лазерного станка
| Модель | LF3015LN |
| Назначение | для листового металла |
| Мощность лазера | 1-3 кВт |
| Количество столов | 1 шт. |
| Рабочач площадь | 3000x1500мм, 4000x2000мм; 6000x1500мм |
| Точность позиционирования | ±0.02мм |
| Max. скорость | 80 м/мин. |
| Max. ускорение | 1G |
| Мощность серводвигателей | 850/850/400 |
| Напряжение питания | 380V 50Hz/60Hz/60A |
особенности станка
особенности лазерного комплекса LF3015LN
01. система движения
ВЫСОКОКАЧЕСТВЕННЫЕ КОМПЛЕКТУЮЩИЕ
- Серводвигатели производства компании Yaskawa (Япония)
- Косозубая рейка APEX или YYC (Тайвань)
- Редуктор Motoreducer (Франция)
реле и автоматы Schneider Electric
(Франція)
Реле оснащено защитой цепи от тока короткого замыкания, перегрузки, обрыва и промышленных отключений в соответствии со стандартами IEC/EN 60947-2.
Лінейные направляющие
HIWIN (ТАйвань)
Обеспечивают плавный ход, точность и стабильность резки при высоких скоростях перемещений.
редуктор
Motoreducer (Франция)
Конструкция редуктора предназначена для длительного и непрерывного срока службы. Отличается высокой производительностью и малым люфтом.
Сервоприводы и контролеры Yaskawa (Япония)
Серводвигатели осуществляют функцию перемещения и точного позиционирования портала и оптической головы.
Обеспечивают точность позиционирования до 0,02 мм.
02. ОПТИЧЕСКАЯ ЛАЗЕРНАЯ ГОЛОВА RAYTOOLS
АВТОФОКУС И СЛЕЖЕНИЕ ЗА ЗАЗОРОМ
Лазерные станки оснащаются высококлассными надежными оптическими головками производства швейцарского бренда Raytools.
Уже в базовой комплектации данные оптические головки укомплектованы системой контроля и слежения за зазором, имеют функцию автоматической фокусировки и оснащены картриджной системой замены защитного стекла.
03. ИТЕРБИЕВый ВОЛОКОНный ЛАЗЕРНый ИСТОЧНИК RAYCUS
лазерный Источник от лидера ринка
- Данный тип лазерных источников гарантирует малое потребление электроэнергии за счет высокого КПД, что в итоге снижает затраты на энергопотребление более чем на 70%.
- Отсутствие открытого оптического пути (излучение передается через оптоволокно) значительно увеличивает сохранность комплекса и стопроцентно убирает необходимость в обслуживании данного элемента.
- Лазерный источник в силу своих конструктивных особенностей практически не нуждается в обслуживании
04. Легкий и прочный портал
Портал из авиационного алюминия
Авиационный алюминий производится по аэрокосмическому стандарту, обрабатывается прессованием 4300т. После старения жесткость может достигать класса T6. Авиационный алюминий обладает антикоррозионной стойкостью, хорошей вязкостью, низкой плотностью и малой массой, что позволяет значительно увеличить скорость резки на станке.
05. ЗАЩИЩЕННЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
ОТДЕЛьностоящий ШКАФ
БЛОКА УПРАВЛЕНИЯ
Все электрические компоненты станка надежно защищены от пыли и внешней среды в отдельном шкафу, что увеличивает их срок эксплуатации.

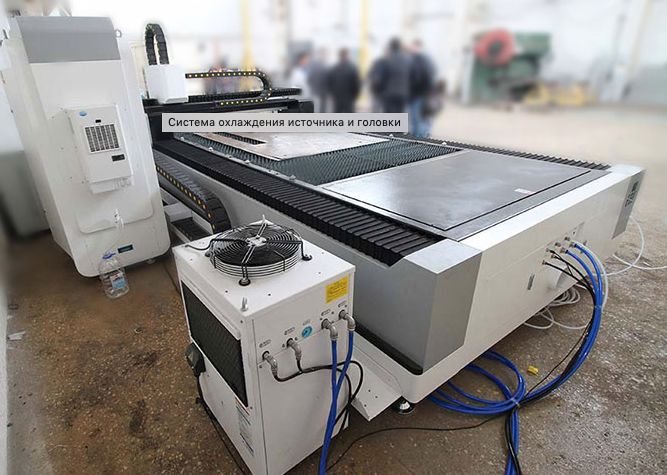

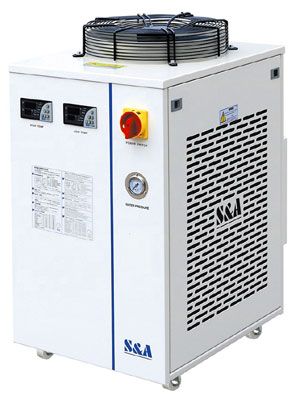

06. чилер
Автоматическая система охлаждения
Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чилеров компании S&A серии CWFL или Tongfei серии TFLW.
Чиллер имеет двойной контур охлаждения: один для лазерной головы, другой для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная испарительная титановая труба (пластинчатый испаритель из нержавеющей стали), многоступенчатый циркуляционный насос.

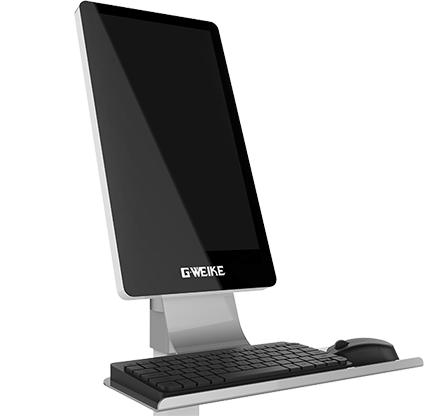

07. ВртикальнЫй LED дисплей
Touch Screen монИтор
Вертикально ориентированный экран из закаленного стекла удобен для работы в любых условиях. Отличается высокой скоростью реакции, хорошей контрастностью, широким углом обзора, высоким разрешением и низким энергопотреблением.
cypcut
програмное обеспечение
Для создания программ и их трансляции в станок применяется передовая система автоматизированного программирования CYPCUT, обеспечивающая:
- Полный контроль от загрузки чертежа до выполнения программы;
- Импорт чертежей, разработанных в среде CAD (форматы: DXF; IGES; DWG);
- Графическую симуляцию выполняемой программы позволяет проверить ход выполнения прежде чем приступить к обработке:
- Автоматическую генерацию машинного кода;
- Функцию Auto Nesting – раскладки деталей на листе с целью минимизации отходов. Автоматически оптимизирует траекторию резки.
- Большой выбор моделей резки: сетки, дуги и т.д.
- Возможность вносить изменения в существующие программы: добавление микроперемычек, копирование элементов, просмотр, изменение G-кода, задание порядка выполнения обработки
Библиотека материалов
Во встроенной библиотеке материалов хранятся рекомендуемые установки станка под определенный материал. Есть функция создания новых материалов. При выборе материала из библиотеки происходит автоматическая загрузка параметров станка. Таким образом, вы лишаетесь необходимости рутинного ввода разных значений и экономите свое время, повышая производительность.
АВТОМАТИЧЕСКИЙ РАСЧЕТ ВРЕМЕНИ ОБРАБОТКИ
Для указанных в библиотеке материалов ПО CypCut производит автоматический расчет времени обработки деталей, полезного использования материала, количества деталей; стоимости одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно упрощают расчет стоимости отдельных деталей и сборки, например при резке посторонних заказов и расчете себестоимости продукции и отходов.
ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ листА
Эта функция позволяет автоматически определять положение кромки листа, угол поворота заготовки на столе станка и скорректировать программу резки при необходимости. Если материал расположен на столе не ровно, кромки материала будут определены с помощью емкостного датчика и материал будет программно возвращен в необходимые координаты.
Максимальная толщина метала,
обрабатываемая на станке
Лучшее Соотношение
ЦеНы, качества и СЕРВиса
НА РИНКе УКРАиНы
предложение с характеристиками
и стоимостью станков прямо сейчас.

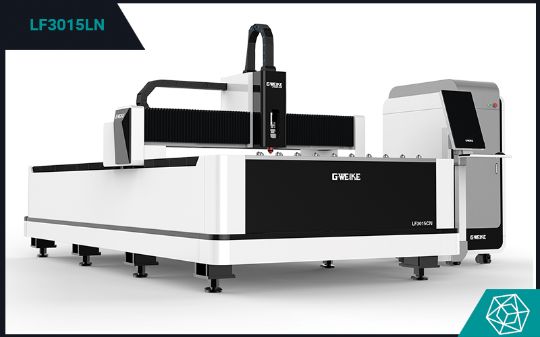

LF3015LN

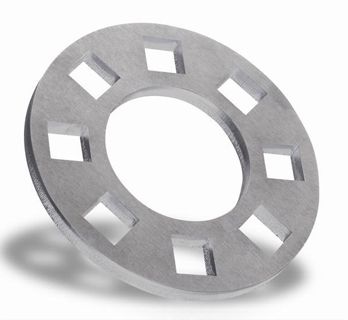

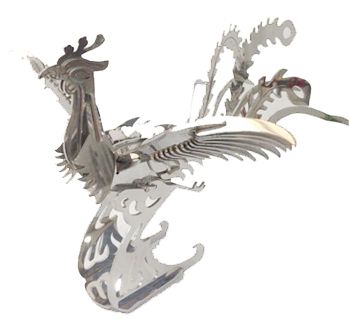

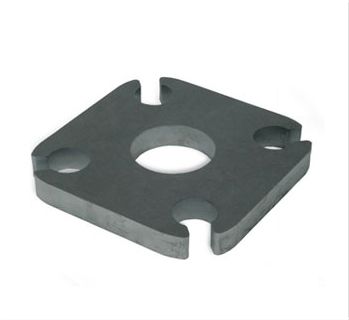

образцы деталей
