LF3015LNR - ДОСТУПНыЙ
лазерный станок Для труб и листа

Универсальный инструмент для труб и листов
Доступная цена
Экономия места и быстрый возврат инвестиций
Скорость перемещения до 80 м/мин.
Популярное и понятное программное обеспечение CypCut на русском языке
Входной контроль качества
Обучение специалистов заказчика
5 Сервисных бригад от ARAMIS для квалифицированного обслуживания и консультаций

Записаться на демонстрацию

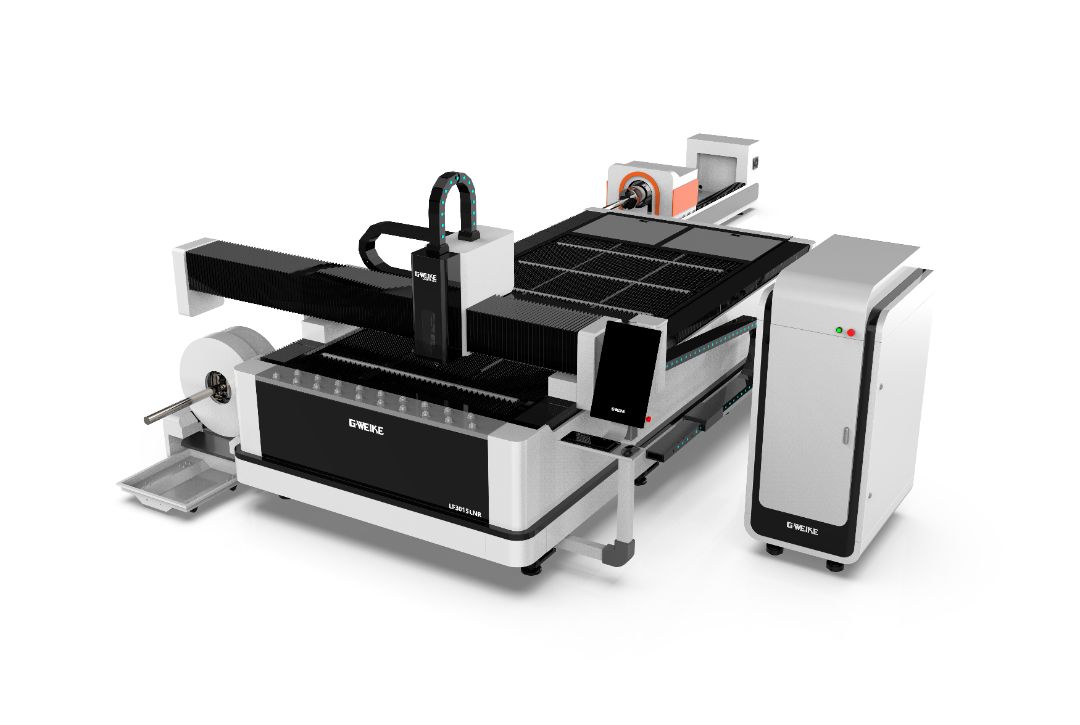

LF3015LNR

LF3015LNR

Технические характеристики станка LF3015LNR

Модель	LF3015LNR
Назначение	Труба и лист
Мощность лазера	1-3 кВт
Max. скорость	80 м/мин.
Max. ускорение	1G
Точность позиционирования	±0.02 мм
Количество столов	1 шт
Рабочая площадь (лист)	3000x1500мм, 4000x2000мм; 6000x1500мм
Форма заготовки трубы	круглая, прямоугольная, плоско-овальная труба
Внешний диаметр круглых труб	Ø 20 – 200 мм; опционально - до Ø 350 мм
Внешний диаметр прямоугольных труб	20-145 мм; опционально - до 245 мм
Мощность серводвигателей	850/850/400
Напряжение питания	380V 50Hz/60Hz/60A

Видео комбинированого станка LF3015LNR

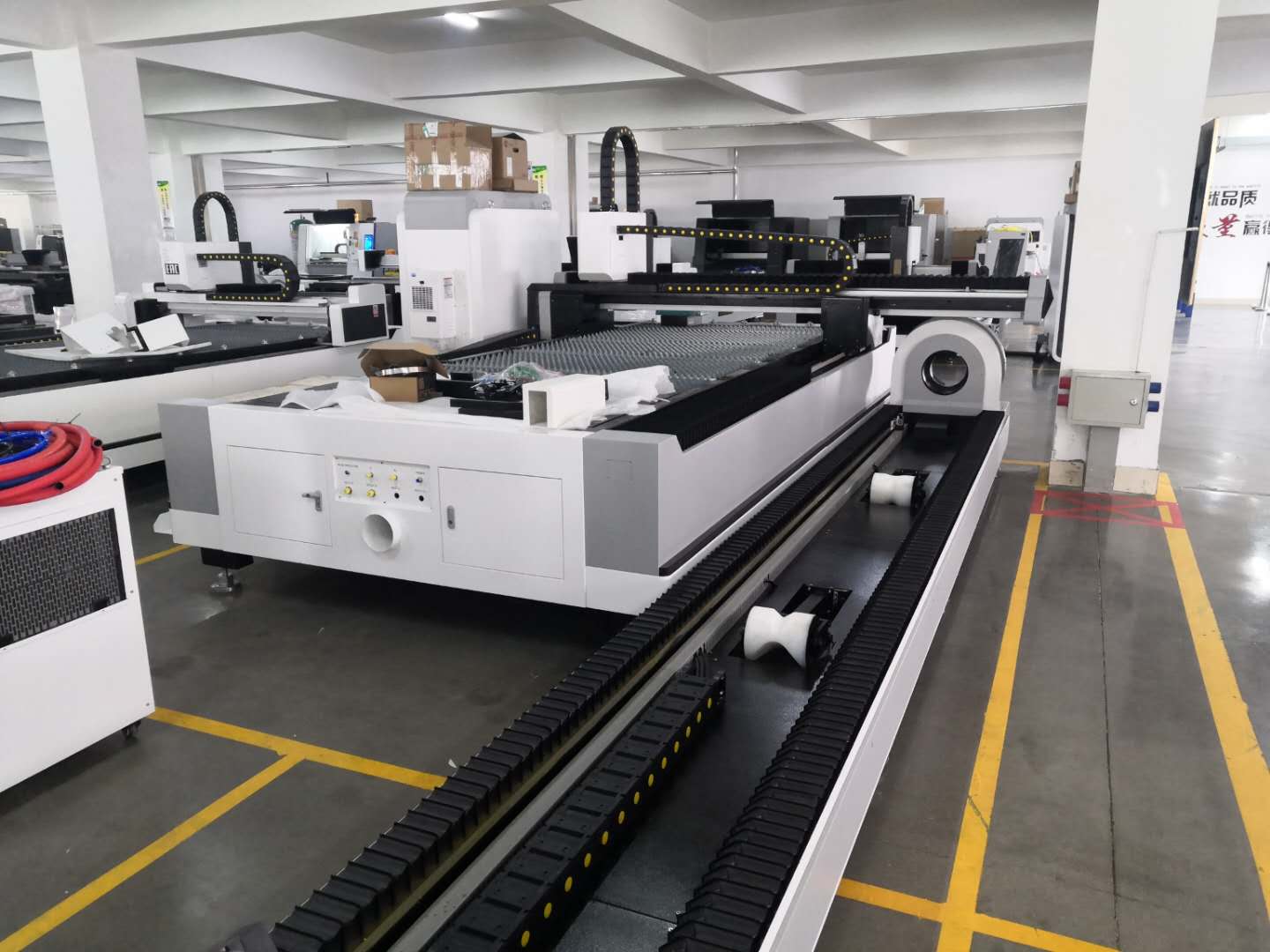

ОСОБЕННОСТИ СТАНКА

ОСОБЕННОСТИ ЛАЗЕРНОГО комплcекса LF3015LNR

Комбинированный лазерный станок предназначен для резки, перифорации и гравировки как труб, так и листового металла.

Предназначен для резки листов и труб из углеродной стали 0,5-5 мм, нержавеющей стали 0,5-2,5 мм, оцинкованной стали, электролитического оцинкованного стального листа и труб, а также других видов тонких металлических листов и труб диаметром 20-220 мм.

01. УНИВЕРСАЛЬНЫЙ ИНСТРУМЕН

ОБРАБАТЫВАЕТ ЛИСТ И ТРУБУ

Волоконный лазерный станок 3015GCR может быстро резать и перфорировать как листовой металл, так и трубы. Благодаря своей универсальности, он позволяет сэкономить пространство производственного помещения более чем на 50% и сэкономить средства.

02. зажимной патрон

ПНЕВМАТИЧЕСКИЙ ПАТРОН С САМОЦЕНТРИРОВАНИЕМ

Станок имеет пневматические зажимы с обеих сторон станка, которые могут автоматически центрировать заготовку для точной резки.
Диапазон регулировки диагонали 20-200 мм.

03. автоматические поддержки

ПОДДЕРЖКИ ДЛЯ ДЛИННЫХ ТРУБ

Станок оборудован интеллектуальной системой поддержек для длинных труб, что предотвращает деформацию туб в процессе резки и обеспечивает высокое качество готовых деталей.

04. ОПТИЧЕСКАЯ ЛАЗЕРНАЯ ГОЛОВА RAYTOOLS

РЕЖУЩАЯ ГОЛОВКА С АВТОФОКУСОМ

Режущая головка с автофокусом без ручной фокусировки
Программное обеспечение автоматически настраивает фокусировочную линзу, чтобы реализовать автоматическое перфорирование и резку заготовок разной толщины. Скорость автоматической регулировки фокусировки линз в десять раз превышает скорость ручной настройки.
Большой диапазон регулировки
Диапазон регулировки –10 мм~+10 мм, точность 0,01 мм, подходит для разных типов металла толщиной от 0,1 до 20 мм.
Длительный срок службы
Коллиматорная и фокусирующая линзы оборудованы системой водяного охлаждения, что снижает температуру режущей головки, чтобы увеличить ее срок эксплуатации.

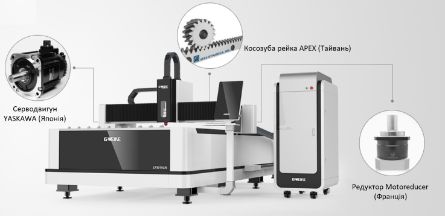

05. система движения

ВЫСОКОКАЧЕСТВЕННЫЕ КОМПЛЕКТУЮЩИЕ

Серводвигатели производства компании Yaskawa (Япония)
Косозубая рейка Apex (Тайвань)
Редуктор Motoreducer (Франция)

реле и автоматы Schneider Electric
(Франція)

Реле оснащено защитой цепи от тока короткого замыкания, перегрузки, обрыва и промышленных отключений в соответствии со стандартами IEC/EN 60947-2.

Лінейные направляющие
HIWIN (ТАйвань)

Обеспечивают плавный ход, точность и стабильность резки при высоких скоростях перемещений.

редуктор
Motoreducer (Франция)

Конструкция редуктора предназначена для длительного и непрерывного срока службы. Отличается высокой производительностью и малым люфтом.

Сервоприводы и контролеры Yaskawa (Япония)

Серводвигатели осуществляют функцию перемещения и точного позиционирования портала и оптической головы.

Обеспечивают точность позиционирования до 0,02 мм.

07. ИТЕРБИЕВый ВОЛОКОНный ЛАЗЕРНый ИСТОЧНИК RAYCUS

лазерный Источник от лидера ринка

Данный тип лазерных источников гарантирует малое потребление электроэнергии за счет высокого КПД, что в итоге снижает затраты на энергопотребление более чем на 70%.
Отсутствие открытого оптического пути (излучение передается через оптоволокно) значительно увеличивает сохранность комплекса и стопроцентно убирает необходимость в обслуживании данного элемента.
Лазерный источник в силу своих конструктивных особенностей практически не нуждается в обслуживании

08. ЗАЩИЩЕННЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

ОТДЕЛьностоящий ШКАФ
БЛОКА УПРАВЛЕНИЯ

Все электрические компоненты станка надежно защищены от пыли и внешней среды в отдельном шкафу, что увеличивает их срок эксплуатации.

Нужено резать металл?

Получить предложение

cypcut

програмное обеспечение

Для создания программ и их трансляции в станок применяется передовая система автоматизированного программирования CYPCUT, обеспечивающая:

Полный контроль от загрузки чертежа до выполнения программы;
Импорт чертежей, разработанных в среде CAD (форматы: DXF; IGES; DWG);
Графическую симуляцию выполняемой программы позволяет проверить ход выполнения прежде чем приступить к обработке:
Автоматическую генерацию машинного кода;
Функцию Auto Nesting – раскладки деталей на листе с целью минимизации отходов. Автоматически оптимизирует траекторию резки.
Большой выбор моделей резки: сетки, дуги и т.д.
Возможность вносить изменения в существующие программы: добавление микроперемычек, копирование элементов, просмотр, изменение G-кода, задание порядка выполнения обработки

Подробнее

Библиотека материалов

Во встроенной библиотеке материалов хранятся рекомендуемые установки станка под определенный материал. Есть функция создания новых материалов. При выборе материала из библиотеки происходит автоматическая загрузка параметров станка. Таким образом, вы лишаетесь необходимости рутинного ввода разных значений и экономите свое время, повышая производительность.

АВТОМАТИЧЕСКИЙ РАСЧЕТ ВРЕМЕНИ ОБРАБОТКИ

Для указанных в библиотеке материалов ПО CypCut производит автоматический расчет времени обработки деталей, полезного использования материала, количества деталей; стоимости одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно упрощают расчет стоимости отдельных деталей и сборки, например при резке посторонних заказов и расчете себестоимости продукции и отходов.

ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ листА

Эта функция позволяет автоматически определять положение кромки листа, угол поворота заготовки на столе станка и скорректировать программу резки при необходимости. Если материал расположен на столе не ровно, кромки материала будут определены с помощью емкостного датчика и материал будет программно возвращен в необходимые координаты.

Максимальная толщина метала,
обрабатываемая на станке

Лучшее Соотношение
ЦеНы, качества и СЕРВиса
НА РИНКе УКРАиНы

Получите подробное коммерческое
предложение с характеристиками
и стоимостью станков прямо сейчас.

Получить предложение

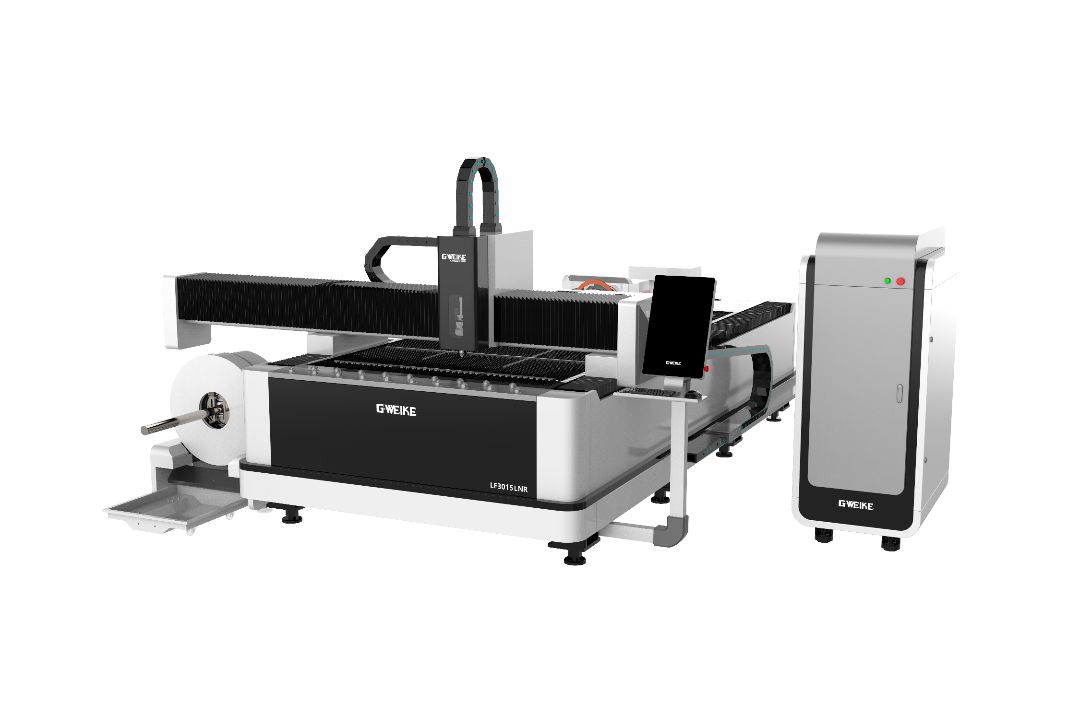

GWEIKE LF3015LNR

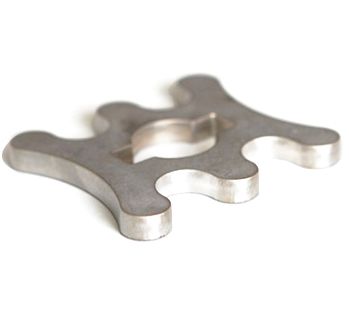

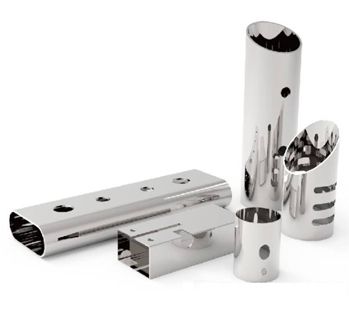

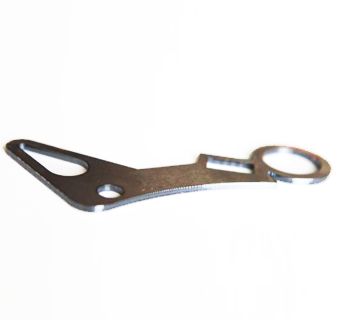

примеры деталей

Лазерный станок GWEIKE LF3015LNR благодаря невысокой цене и универсальности использования станет отличным решением для бизнеса по изготовлению торгового оборудования, автомобилей, подъемных механизмов и оборудования для фитнеса.
