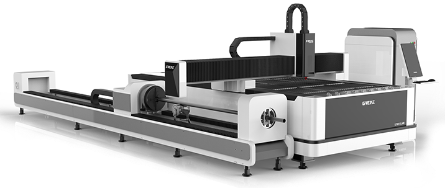

LF3015GCR - ДВОПАЛЕТНИЙ
верстат для ТРУБ І ЛИСТА

Універсальний інструмент для труб та листа
2 змінні столи зменшують час простою верстату
Швидкість переміщення до 120 м/хв.
Економія місця та швидке повернення інвестицій
Популярне та зрозуміле програмне забезпечення CypCut російською мовою
Високоякісні комплектуючі від провідних світових виробників Yaskawa, Schneider, YYC, APEX, HIWIN, Raytools, Raycus, IPG
Вхідний контроль якості
Навчання фахівців замовника
5 Сервісних бригад від ARAMIS для кваліфікованого обслуговування та консультацій

Записатись на демонстрацію

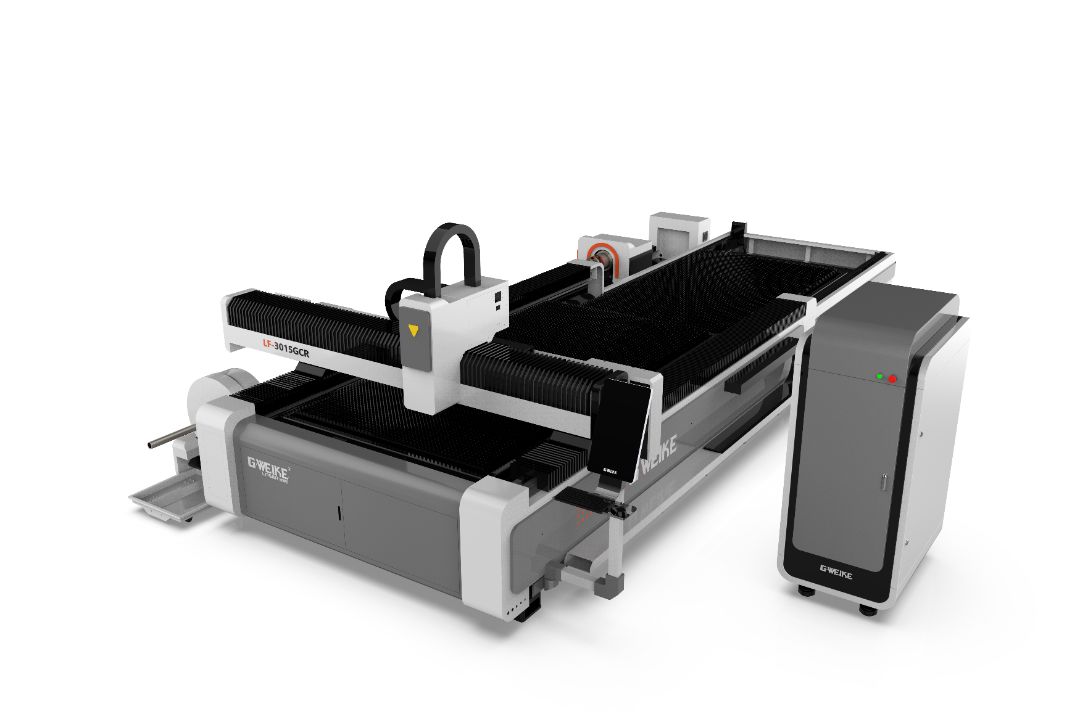

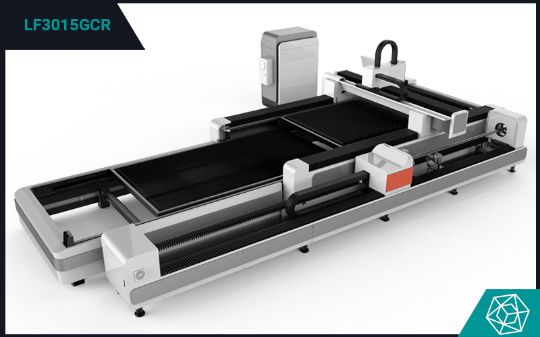

LF3015GCR

Технічні характеристики

Модель	LF3015GCR
Призначення	Труба та лист
Кількість столів	2 шт.
Швидкість зміни столів	15 сек.
Потужність лазера	1-4 кВт
Точність позиціонування	±0.02мм
Max. швидкість	120 м/хв.
Max. прискорення	1.5 G
Робоча площа (лист)	3000x1500мм, 4000x2000мм; 6000x1500мм
Форма заготовки труби	кругла, прямокутна, плоско-овальна труба
Зовнішній діаметр круглих труб	Ø 20 – 200 мм; опційно - до Ø 350 мм
Зовнішній діаметр прямокутних труб	20-145 мм; опційно - до 245 мм
Потужність серводвигунів	1800/850/750
Напруга живлення	380V 50Hz/60Hz/60A

Відеоогляд GWEIKE LF3015GCR

Особливості верстату

особливості лазерного ВЕРСТАТУ LF3015GCR

Швидкий двопалетний комбінований верстат для обробки металевих труб та листів за допомогою твердотільного ітербієвого лазерного джерела.

Призначений для різання листів та труб діаметром 20-220 мм, круглої, прямокутної та плоско-овальної форми

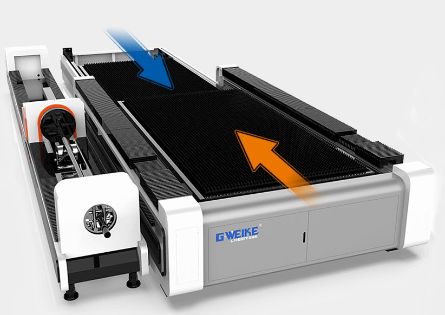

01. Два змінні столи

Скажіть “Ні” простою обладнання

Система двох змінних робочих столів забезпечує безперервну роботу установки.

Столи поперемінно транспортуються в зону обробки: поки відбувається розкрій металу на одному столі, проводиться вибірка готових деталей і завантаження нового листа на другий стіл.

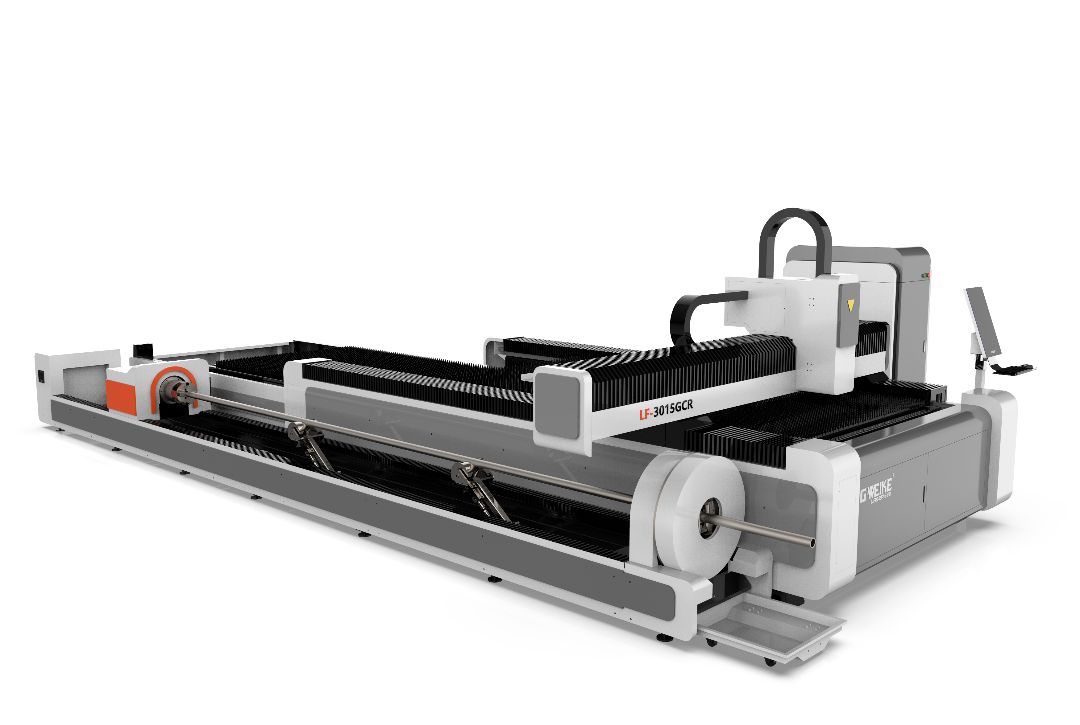

02. універсальний інструмент

обробляє лист і трубу

Волоконний лазерний верстат 3015СNR може швидко різати та перфорувати як листовий метал, так і труби. Завдяки своїй універсальності він дозволяє заощадити простір виробничого приміщення більш ніж на 50% та заощадити кошти.

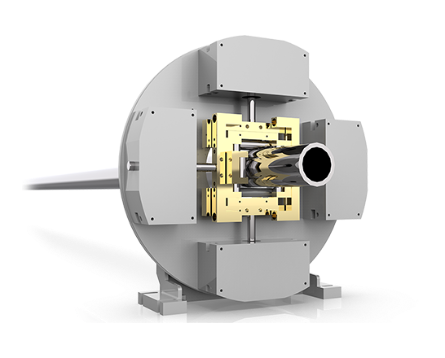

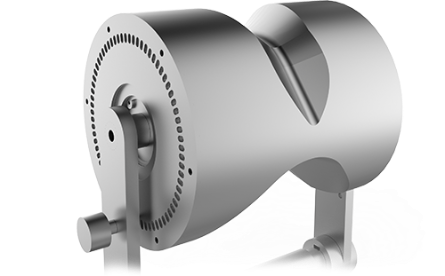

03. зажимний патрон

Пневматичний патрон з самоцентруванням

Верстат має пневматичні затискачі з обох боків верстат, що можуть автоматично центрувати заготовку для точного різання.

Діапазон регулювання діагоналі 20-200 мм.

04. автоматичні підтримки

Підтримки для довгих труб

Верстат обладнаний інтелектуальною системою спеціальних опор для довгих труб, що не дозволяє тубі деформуватися в процесі різання і забезпечую високу якість готових деталей.

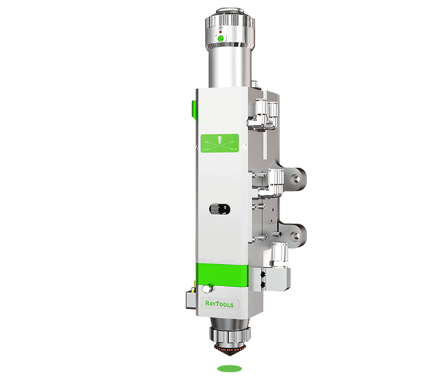

05. Оптична лазерна голова Raytools

Ріжуча головка з автофокусом

Ріжуча головка з автофокусом без ручного фокусування
Програмне забезпечення автоматично налаштовує фокусуючу лінзу, щоб реалізувати автоматичне перфорування та різання заготовок різної товщини. Швидкість автоматичного регулювання фокусування об’єктива в десять разів перевищує швидкість ручного налаштування.
Більший діапазон регулювання
Діапазон регулювання -10 мм~ +10 мм, точність 0,01 мм, підходить для різних типів металу товщиною від 0,1 до 20 мм.
Тривалий термін служби
Коліматорна та фокусуюча лінзи обладнанф системою водяного охолодження, що знижує температуру ріжучої головки, щоб збільшити її строк експлуатації.

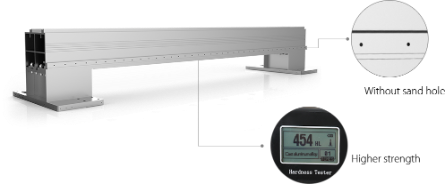

06. Легкий та міцний портал

Портал з авіаційного алюмінію

Авіаційний алюміній виготовляється за аерокосмічним стандартом, обробляється пресуванням 4300т. Після старіння твердість може досягати класу T6. Авіаційний алюміній має антикорозійну стійкість, гарну в'язкість, низьку щільність та малу масу, що дає можливість значно збільшити швидкость обробки.

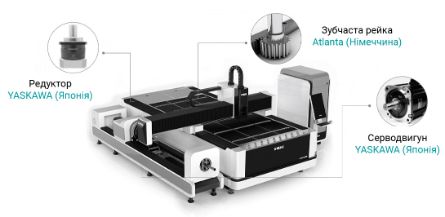

07. система руху

Високоякісні комплектуючі

Серводвигуни виробництва компанії Yaskawa (Японія)
Косозуба рейка APEX або YYC (Тайвань)
Редуктор Motoreducer (Франція)

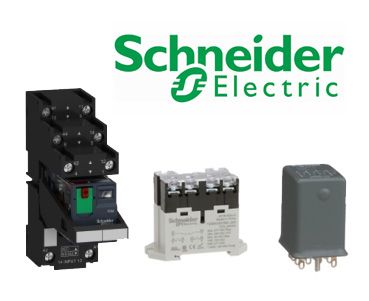

реле та автомати Schneider Electric
(Франція)

Реле оснащено захистом ланцюга від струмів короткого замикання, перевантаження, обриву та промислового відключення відповідно до стандартів IEC/EN 60947-2.

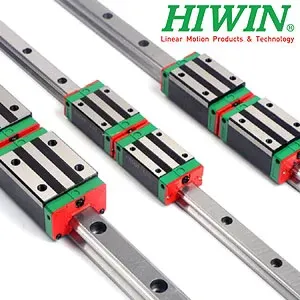

Лінійні направляючі
HIWIN (ТАйвань)

Забезпечують плавний хід, точність та стабільність різання за високих швидкостей переміщень.

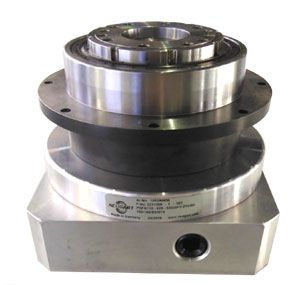

редуктор
Motoreducer (Франция)

Конструкція редуктора призначена для тривалого та безперервного терміну служби. Відзначається високою продуктивністю та малим люфтом

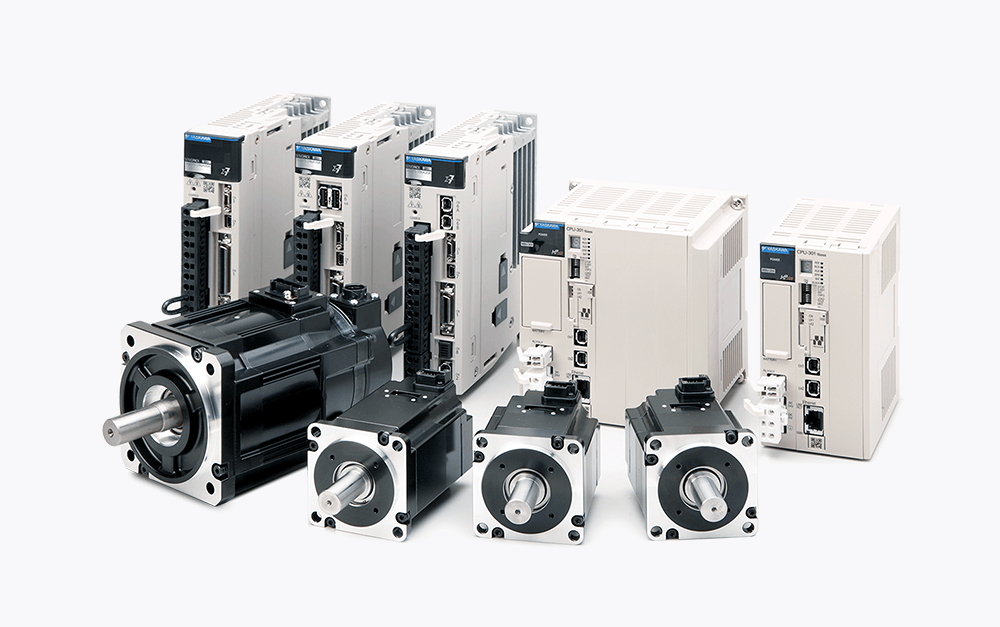

Сервоприводи та контролери Yaskawa (Японія)

Серводвигуни здійснюють функцію переміщення і точного позиціонування порталу та оптичної голови.

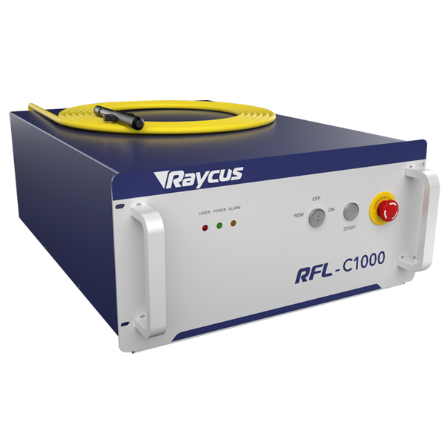

08. ітербієве волоконне лазерне джерело RAYCUS

лазернЕ джерелO від лідера ринку

Даний тип лазерних джерел гарантує мале споживання електроенергії за рахунок високого ККД, що у підсумку знижує витрати на енергоспоживання більш ніж на 70%.
Відсутність відкритого оптичного шляху (випромінювання передається через оптоволокно) істотно підвищує безпеку комплексу і повністю прибирає необхідність в обслуговуванні даного елемента.
Лазерне джерело в силу своїх конструктивних особливостей практично не потребує обслуговування

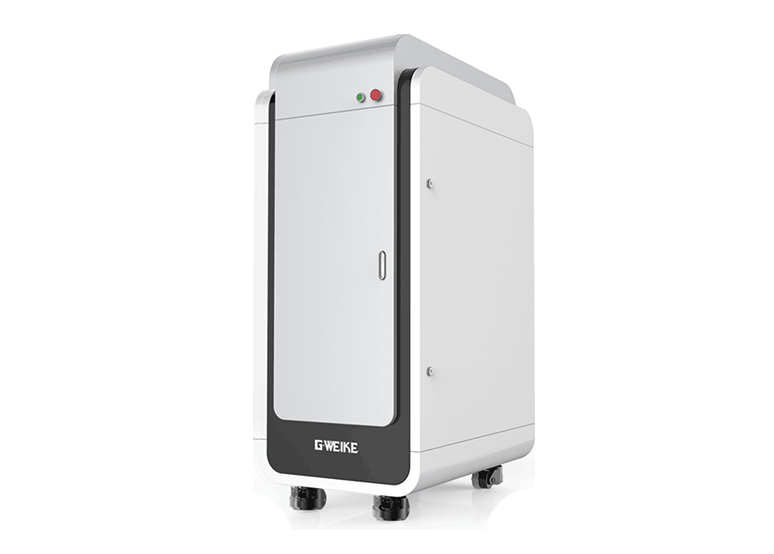

09. Захищені електричні компоненти

Окремо винесена шафа
Блоку керування

Всі електричні компоненти верстата надійно захищені від пилу та зовнішнього середовища в окремій шафі, що збільшує термін служби..

ПОТРІБЕН ВЕРСТАТ?

Отримати пропозицію

cypcut

програмне забезпечення

Для створення програм і трансляції їх у верстат застосовується передова система автоматизованого програмування CYPCUT, що забезпечує:

Повний контроль від завантаження креслення до виконання програми
Імпорт креслень, розроблених у середовищі CAD (формати: DXF; IGES; DWG);
Графічну симуляцію програми, що виконується, дозволяє перевірити хід виконання перш ніж приступити до обробки
Автоматичну генерацію машинного коду
Функцію Auto Nesting – розкладання деталей на аркуші з метою мінімізації відходів, автоматично оптимізує траєкторію різання
Великий вибір моделей різання: сітки, дуги тощо.
Можливість вносити зміни в існуючі програми: додавання мікроперемичок, копіювання елементів, перегляд, зміна G-коду, завдання порядку виконання обробки

Детальніше

Бібліотека матеріалів

У вбудованій бібліотеці матеріалів зберігаються рекомендовані установки верстата під певний матеріал. Існує функція створення нових матеріалів. При виборі матеріалу з бібліотеки відбувається автоматичне завантаження параметрів у верстаті. Таким чином, ви позбавляєтеся необхідності рутинного введення різних значень і економите свій час, підвищуючи продуктивність.

автоматичний розрахунок часу обробки

Для зазначених у бібліотеці матеріалів ПЗ CypCut здійснює автоматичний розрахунок часу обробки деталей, корисного використання матеріалу, кількості деталей; вартості однієї години різання, одного метра різу, однієї пробивання. Отримані дані істотно спрощують розрахунок вартості окремих деталей та складання, наприклад, при різанні сторонніх замовлень та розрахунку собівартості продукції та відходів.

Визначення положення листа

Ця функція дозволяє автоматично визначати положення кромки листа, кут повороту заготовки на столі верстата та скоригувати програму різання, якщо це потрібно. Якщо матеріал розташований на столі не рівно, кромки матеріалу будуть визначені за допомогою ємнісного датчика, і матеріал буде програмно повернений у необхідні координати.

Максимальна товщина металу,
що може бути порізана на верстаті

КРАЩЕ СПІВНОШЕННЯ
ЦІНИ, ЯКОСТІ ТА СЕРВСУ
НА РИНКУ УКРАЇНИ

Отримайте детальну комерційну
пропозицію з характеристиками
та вартістю верстатів прямо зараз.

Отримати пропозицію

LF3015GCR

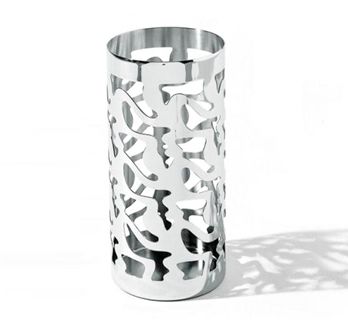

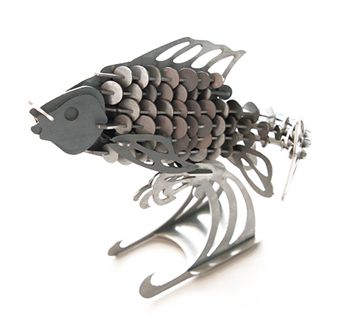

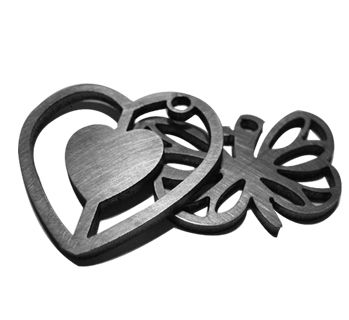

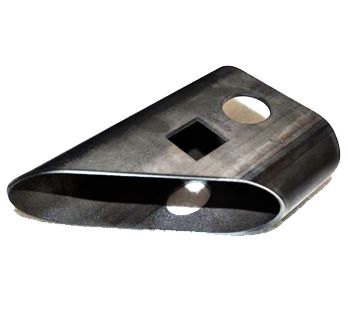

приклади деталей

Лазерний верстат GWEIKE LF3015СNR широко застосовується в галузях машинобудування та кораблебудування, для виробництва електроустаткування, торговельного та харчового обладнання, рекламно-сувенірного виробництва
