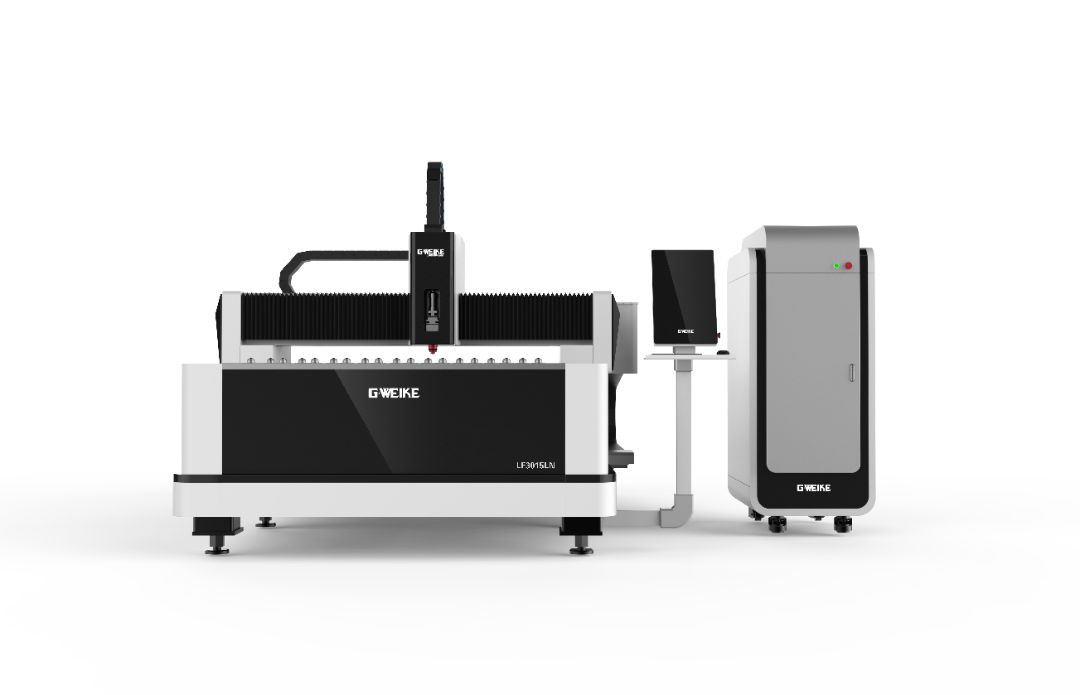

LF3015CN- ШВИДКИЙ однопалетний
лазерний верстат

Підходить для обробки листа металу товщиною до 20 мм
Компактний однопалетний верстат
Швидкість переміщення до 120 м/хв.
Потужні серводвигуни забезпечують високу динаміку
Популярне та зрозуміле програмне забезпечення CypCut російською мовою
Високоякісні комплектуючі від провідних світових виробників Yaskawa, Schneider, YYC, APEX, HIWIN, Raytools, Raycus, IPG
Вхідний контроль якості
Навчання фахівців замовника
5 Сервісних бригад від ARAMIS для кваліфікованого обслуговування та консультацій

Записатись на демонстрацію

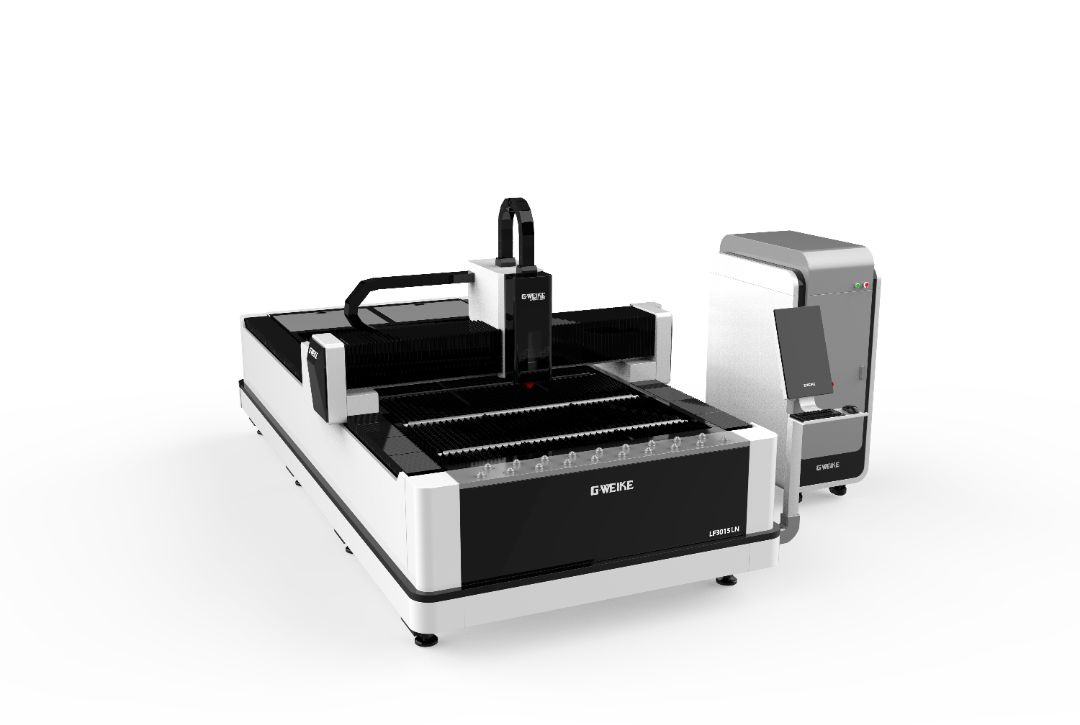

LF3015CN

Технічні характеристики

Модель	LF3015СN
Призначення	для листового металу
Кількість столів	1 шт.
Потужність лазера	1-4 кВт
Робоча площа	3000x1500мм, 4000x2000мм; 6000x1500мм
Точність позиціонування	±0.02мм
Max. швидкість	120 м/хв.
Max. прискорення	1.5G
Потужність серводвигунів	1800/850/400
Напруга живлення	380V 50Hz/60Hz/60A

Відеоогляд лазерного верстату LF3015СN

Особливості верстату

особливості лазерного комплексу LF3015CN

Портальні лазерні комплекси Gweike є ефективними та надійними інструментами, призначеними для різки та складного контурного розкрою листового металу, прошивки отворів, гравіювання, забезпечуючи при цьому високу точність та якість обробки.

01. система руху

Високоякісні комплектуючі

Серводвигуни виробництва компанії Yaskawa (Японія)
Косозуба рейка APEX або YYC (Тайвань)
Редуктор Motoreducer (Франція)

реле та автомати Schneider Electric
(Франція)

Реле оснащено захистом ланцюга від струмів короткого замикання, перевантаження, обриву та промислового відключення відповідно до стандартів IEC/EN 60947-2.

Лінійні направляючі
HIWIN (ТАйвань)

Забезпечують плавний хід, точність та стабільність різання за високих швидкостей переміщень.

редуктор
Motoreducer (Франция)

Конструкція редуктора призначена для тривалого та безперервного терміну служби. Відзначається високою продуктивністю та малим люфтом

Сервоприводи та контролери Yaskawa (Японія)

Серводвигуни здійснюють функцію переміщення і точного позиціонування порталу та оптичної голови.

02. Оптична лазерна головка Raytools

Автофокус та слідкування за зазором

Лазерні верстати оснащуються висококласними надійними оптичними головками виробництва швейцарського бренду Raytools.

Вже в базовій комплектація дані оптичні головки укомплектовані системою контролю та слідкуванням за зазором, мають функцію автоматичного фокусування та оснащені картриджною системою заміни захисного скла.

03. ітербієве волоконне лазерне джерело RAYCUS

лазернЕ джерелO від лідера ринку

Даний тип лазерних джерел гарантує мале споживання електроенергії за рахунок високого ККД, що у підсумку знижує витрати на енергоспоживання більш ніж на 70%.
Відсутність відкритого оптичного шляху (випромінювання передається через оптоволокно) істотно підвищує безпеку комплексу і повністю прибирає необхідність в обслуговуванні даного елемента.
Лазерне джерело в силу своїх конструктивних особливостей практично не потребує обслуговування

04. Легкий та міцний портал

Портал з авіаційного алюмінію

Авіаційний алюміній виготовляється за аерокосмічним стандартом, обробляється пресуванням 4300т. Після старіння твердість може досягати класу T6. Авіаційний алюміній має антикорозійну стійкість, гарну в'язкість, низьку щільність та малу масу, що дає можливість значно збільшити швидкость обробки.

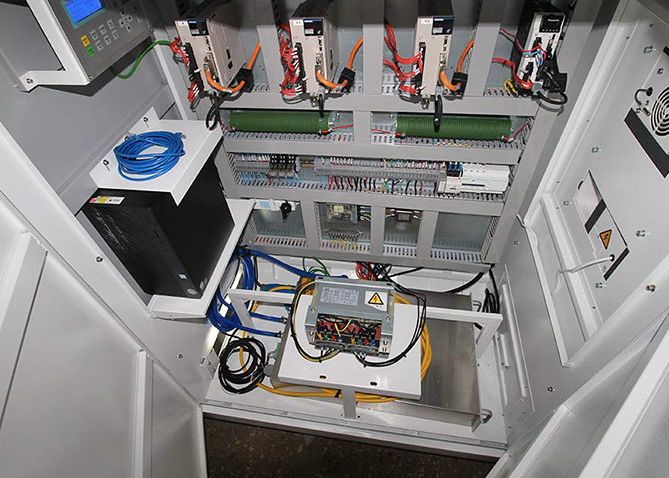

05. Захищені електричні компоненти

Окремо винесена шафа
Блоку керування

Всі електричні компоненти верстата надійно захищені від пилу та зовнішнього середовища в окремій шафі, що збільшує термін служби..

06. Вртикальний LED дисплей

Touch Screen монітор

Вертикально-орієнтований екран із загартованого скла зручний для роботи у будь-яких умовах. Відрізняється високою швидкістю реакції, хорошою контрастністю, широким кутом огляду, високою роздільною здатністю та низьким енергоспоживанням.

ПОТРІБЕН ВЕРСТАТ?

Отримати пропозицію

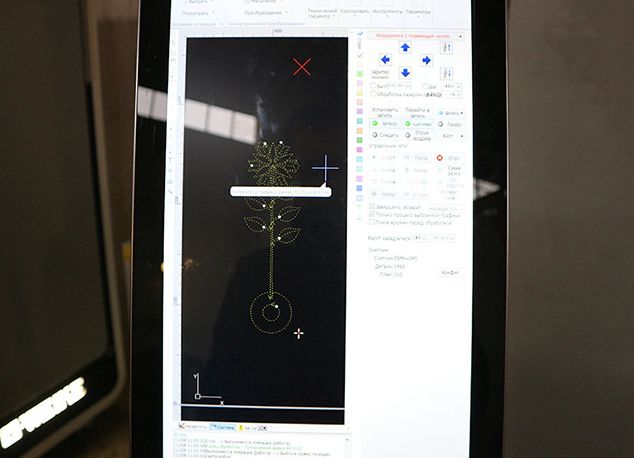

cypcut

програмне забезпечення

Для створення програм і трансляції їх у верстат застосовується передова система автоматизованого програмування CYPCUT, що забезпечує:

Повний контроль від завантаження креслення до виконання програми
Імпорт креслень, розроблених у середовищі CAD (формати: DXF; IGES; DWG);
Графічну симуляцію програми, що виконується, дозволяє перевірити хід виконання перш ніж приступити до обробки
Автоматичну генерацію машинного коду
Функцію Auto Nesting – розкладання деталей на аркуші з метою мінімізації відходів, автоматично оптимізує траєкторію різання
Великий вибір моделей різання: сітки, дуги тощо.
Можливість вносити зміни в існуючі програми: додавання мікроперемичок, копіювання елементів, перегляд, зміна G-коду, завдання порядку виконання обробки

Детальніше

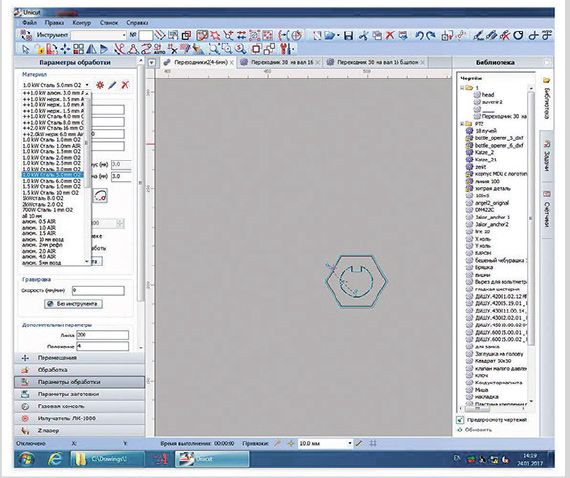

Бібліотека матеріалів

У вбудованій бібліотеці матеріалів зберігаються рекомендовані установки верстата під певний матеріал. Існує функція створення нових матеріалів. При виборі матеріалу з бібліотеки відбувається автоматичне завантаження параметрів у верстаті. Таким чином, ви позбавляєтеся необхідності рутинного введення різних значень і економите свій час, підвищуючи продуктивність.

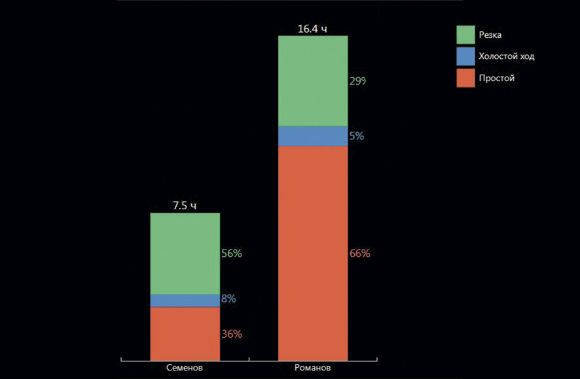

автоматичний розрахунок часу обробки

Для зазначених у бібліотеці матеріалів ПЗ CypCut здійснює автоматичний розрахунок часу обробки деталей, корисного використання матеріалу, кількості деталей; вартості однієї години різання, одного метра різу, однієї пробивання. Отримані дані істотно спрощують розрахунок вартості окремих деталей та складання, наприклад, при різанні сторонніх замовлень та розрахунку собівартості продукції та відходів.

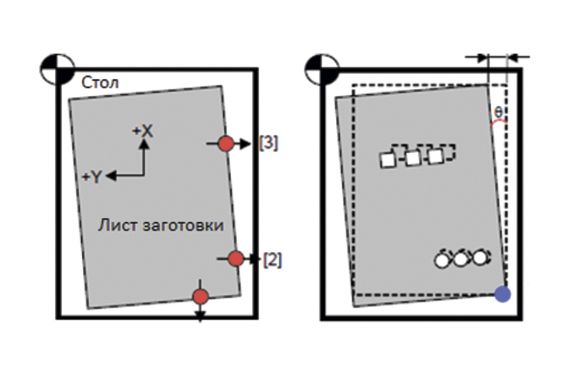

Визначення положення листа

Ця функція дозволяє автоматично визначати положення кромки листа, кут повороту заготовки на столі верстата та скоригувати програму різання, якщо це потрібно. Якщо матеріал розташований на столі не рівно, кромки матеріалу будуть визначені за допомогою ємнісного датчика, і матеріал буде програмно повернений у необхідні координати.

Максимальна товщина металу,
що може бути порізана на верстаті

LF3015СN

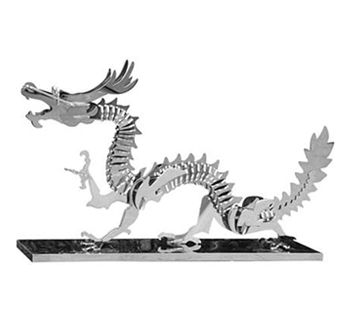

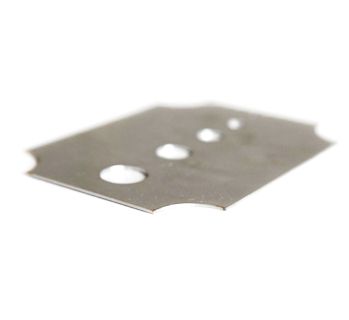

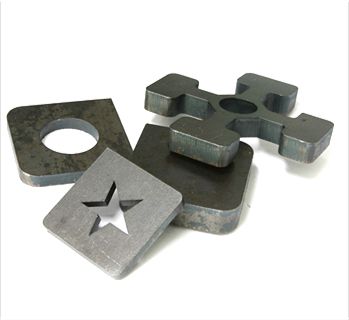

приклади деталей

Модель лазера LF3015CN - відмінний приклад класичних моделей компанії, яка широко використовується в різних сферах життя людини, наприклад для виготовлення посуду зі сталі, меблів, боксів для зберігання, шаф і т.ін.
